基于16位元單片機的漏氣報警器解決方案

方案編号 5SF0A2 标簽：瑞薩、 R8C、單片機、漏氣報警器、類别：安防監控

方案文檔下載：

R5F21272SDFPU0.pdf

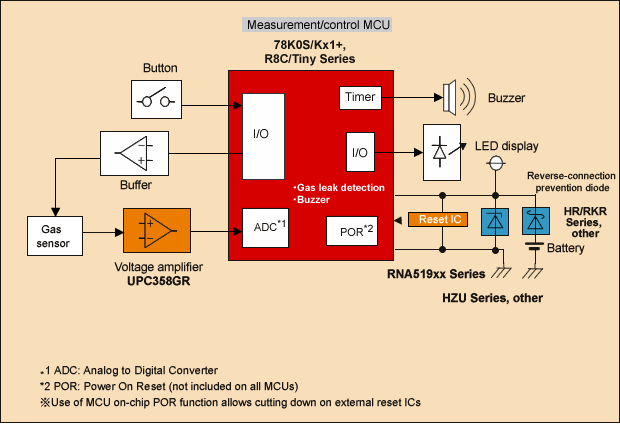

方案設計圖：

方案關鍵器件表：

類型	型号	廠商	說明
MCU	R5F21272SDFP#U0	Renesas	IC R8C/27 MCU FLASH 32LQFP
開關二極管	HSU119/HSC119	Renesas	2引腳表面貼裝
肖特基二極管	HRC0103C	Renesas	2引腳表面貼裝（低VF、低漏洩電流）

方案描述：

瑞薩的R8C/Mx系列，内置可從傳感器讀取信号的A/D轉換器，使蜂鳴器發出警報聲的定時器功能等。因此，實現了外部元件少，加之小型輕便化降低了功耗，從而降低成本，是最合适漏氣報警器的單片機。漏氣報警器是一種當有害氣體洩漏時，能迅速檢測到異常并發出警報的裝置。漏氣報警器裏，為了能使氣體傳感器檢測到氣體，讀取放大的信号，必須搭載A/D轉換器。另外，在檢測出漏氣的同時，用光或者聲音來告知周圍的定時器功能也必不可少。
