基于16位元單片機的水表解決方案

方案編号 5IF0A3      标簽： 瑞薩、 R8C、 單片機、 氣表、     類别： 工業控制

方案文檔下載

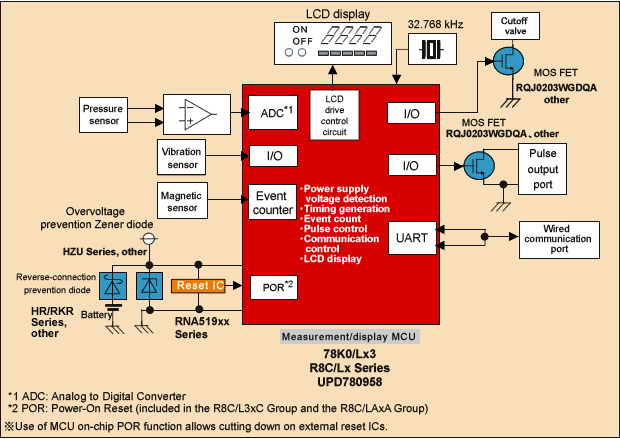

方案設計圖

方案關鍵器件表

方案描述

方案文檔下載：

R5F21266SDFPU0.pdf

方案設計圖：

方案關鍵器件表：

類型 型号 廠商 說明
MCU R5F21257SDFP#U0 Renesas IC R8C/25 MCU FLASH 52LQFP
EEPROM R1EX24002ASAS0A Renesas I2C總線接口
開關二極管 HSU119/HSC119 Renesas 2引腳表面貼裝
肖特基二極管 HRC0103C Renesas 2引腳表面貼裝（低VF、低漏洩電流）
MOS FET HAT1094C, HAT1095C Renesas 低電壓（1.8V）驅動、CMFPAK-6

方案描述：

瑞薩R8C/Lx系列的斷電功能，可實現用極低的消費電流來運行，更能通過高安全性看門狗定時器（WDT）、不易發生振蕩異常的内置振蕩電路來提高故障-安全功能，最适合追求穩定工作?高可靠性的燃氣表開發。 燃氣表不僅要測量氣體的使用量，還要能夠檢測出異常狀态，并在異常情況下停止供氣，來防止漏氣事故。因此，燃氣表中所使用的MCU必須具備與各種傳感器連接的功能，并要求能進行平日正常工作的低功耗運行和高可靠性。 另外，根據儀表計量法，燃氣表需10年更換一次，這就意味着電池至少要具備這10年的壽命。因此，燃氣表用MCU，必須能以非常小的消費電流來工作。
