基于16位元單片機的水表解決方案

方案編号 5IF0A2      标簽： 瑞薩、 R8C、 單片機、 水表、     類别： 工業控制

方案文檔下載

方案設計圖

方案關鍵器件表

方案描述

方案文檔下載：

R5F21266SDFPU0.pdf

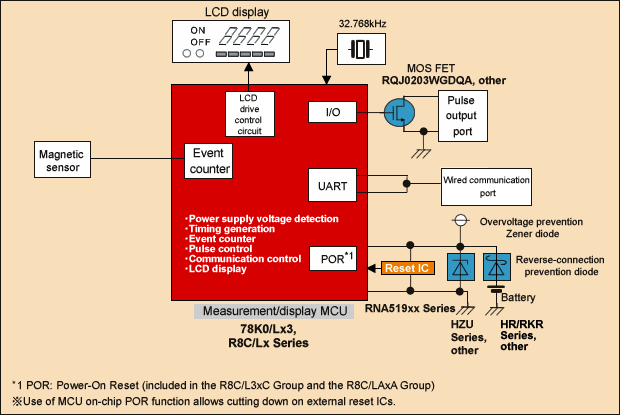

方案設計圖：

方案關鍵器件表：

類型 型号 廠商 說明
MCU R5F21257SDFP#U0 Renesas IC R8C/25 MCU FLASH 52LQFP
EEPROM R1EX24002ASAS0A Renesas I2C總線接口
開關二極管 HSU119/HSC119 Renesas 2引腳表面貼裝
肖特基二極管 HRC0103C Renesas 2引腳表面貼裝（低VF、低漏洩電流）
MOS FET RQJ0203WGDQA,RQJ0202VGDQA Renesas 低電壓（2.5V）驅動、MPAK

方案描述：

瑞薩R8C/Lx系列MCU，不僅能将待機時的工作電流降至最低，還能在廣泛的電壓範圍下運行。另外，R8C/Lx系列LCD驅動用引腳數占較多比例，适用于搭載LCD面闆的應用産品，以實現儀表的小型化。因此R8C/Lx系列是一款最适合水表應用的MCU。 為了順應節能源、重環保的要求，能遠程控制各種家用電器和系統以更有效的利用本地能源資源的智能電表使用日趨增多。 與此同時，随着智能電網的全球化發展，可提供整套解決方案的智能水表也逐步增加。應用于智能水表的MCU必須具有超低功耗，且能在低電壓下工作。
