基于MCU的電動助力轉向系統(EPS)方案

方案編号 5AF0AB      标簽： Freescale、 MCU、 電動助力轉向系統、 EPS、     類别： 汽車電子

方案設計圖

方案關鍵器件表

方案描述

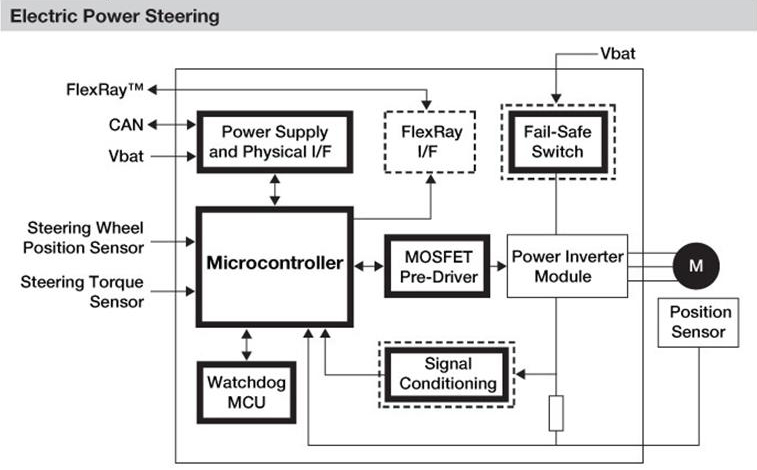

方案設計圖：

方案關鍵器件表：

類型 型号 廠商 說明
MCU S12P/S12XE/MPC560xP/MPC564xL Freescale 16位、32位
SBC MC33742/MC3390X Freescale 系統基礎芯片
Fail-safe Switch MC33981/MC33982 Freescale 高邊開關
Signal Conditioning MC33972/MC33975 Freescale 信号控制開關
Watchdog MCU S08SG/S08SL Freescale 看門狗

方案描述：

專門用于關鍵安全應用的先進的16位和32位MCU，已成為當前電子助力轉向系統的核心組件。這些控制器可提供更強的計算能力和用以支持複雜電機控制功能的專用片内外設。 集成式電源解決方案也是電子助力轉向單元的重要組件。它們集成了用于CAN和LIN等各種汽車總線互連能力。MCU通常可以通過SPI接口或直接控制内置的預驅動器，對功率MOSFET進行驅動。
