Xilinx FPGA在汽車電子上的應用

方案編号 5AF0A0 标簽： Xilinx、 FPGA、汽車電子、類别：汽車電子

方案設計圖

方案關鍵器件表

方案描述

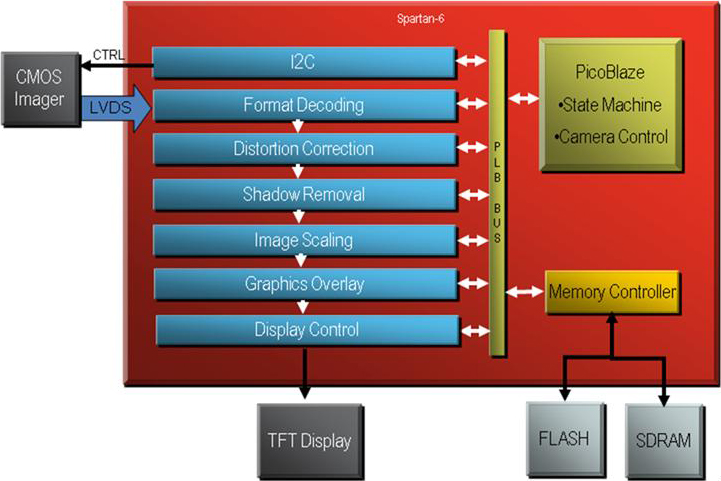

方案設計圖：

方案關鍵器件表：

類型	型号	廠商	說明
FPGA	XC6SLX25	Xilinx	汽車電子應用

方案描述：

本方案描述了Xilinx FPGA在汽車倒車顯示上的應用。系統采用I2C實現對CMOS Sensor的控制，将采集的數據進行校正，陰影移除，縮放後通過TFT顯示出來。使用Picoblaze實現對系統的靈活控制和算法運用，外挂SDRAM或Flash對圖像進行存儲。
