基于MPC8308的智能能源網關設計解決方案

方案編号 5GF0A0 标簽： Freescale、 MPC8308、智能能源網關、類别：智能電網

方案文檔下載：

MPC8308EC.pdf

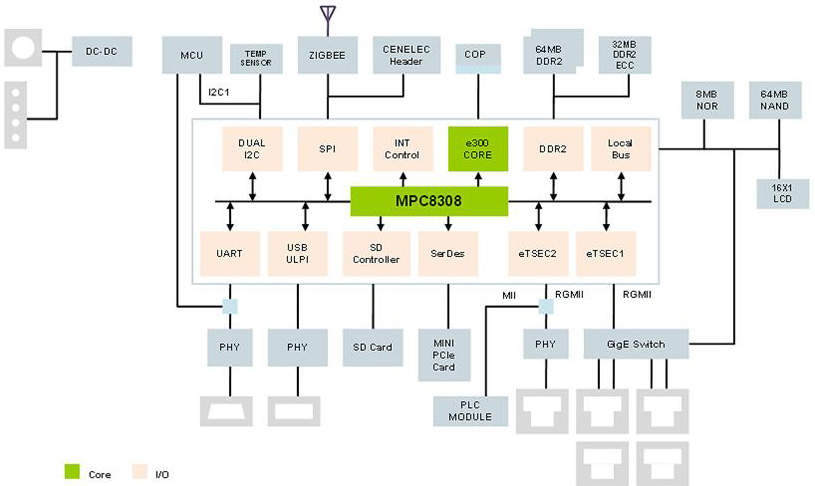

方案設計圖：

方案關鍵器件表：

類型	型号	廠商	說明
CPU	MPC8308	Freescale	CPU
Transceiver	MC13224V	Freescale	ZigBee收發器
MCU	MC9S08QE32	Freescale	單片機
Switch	VSC7385	Vitesse	以太網交換芯片
PHY	RTL8211	Realtek	10M/100M/1000M以太網PHY

方案描述：

一CPU
本方案采用Freescale MPC8308 CPU。
二存儲器配置
1）128MB unbuffered DDR2 SDRAM
2）32MB unbuffered DDR2 SDRAM 用于ECC
3）8MB NOR flash
4）64MB NAND flash
5）256Kb EEPROM
6）SD卡插槽
三接口
1）兩個 10/100/1000 以太網口
1.第一個以太網口連接到交換芯片
2.第一個以太網口通過RGMII連接到 PHY
2）Mini PCI Express插槽（可以插入WiFi模塊）
3）闆上帶有 Zigbee 2.4GHz 收發器
4）USB 2.0
5）預留OFDM Cenelce Band-A 應用插頭 (SPI 或 UART 接口均可)
6）RS232
四可編程LED
五尺寸Mini-ITX: 170mm X 170mm
