方案描述：

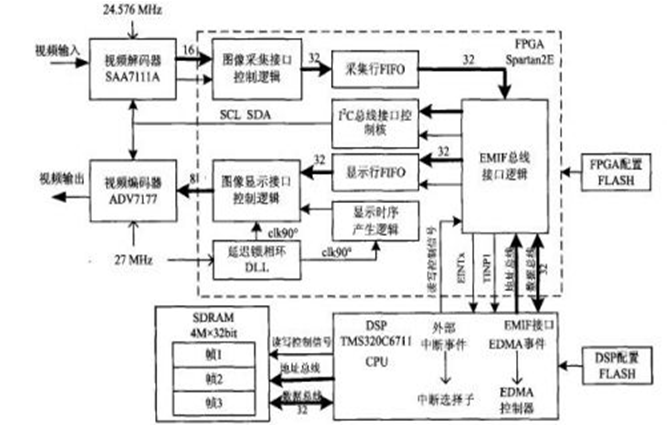

基于高速數字信号處理器(DSP)和大規模現場可編程門陣列(FPGA)，來實現小型化、低功耗的實時視頻采集、處理和顯示平台。其中的DSP負責圖像處理，其外圍的全部數字邏輯功能都集成在一片FPGA内，包括高速視頻流FIFO、同步時序産生與控制、接口邏輯轉換和對視頻編/解碼器進行設置的I2C控制核等。通過增大FIFO位寬、提高傳輸帶寬，降低了占用EMIF總線的時間；利用數字延遲鎖相環邏輯，提高了顯示接口時序控制精度。系統軟件由驅動層、管理層和應用層組成，使得硬件管理與算法程序設計彼此分離，并能協同工作。系統中的圖像緩沖區采用了三幀的配置方案，使得該平台最終具有對PAL/NTSC兩種制式的全分辨率彩色複合視頻信号進行實時采集、顯示和處理的能力。
