基于Microchip ATMEGA64L和TRH031M的RFID讀卡器設計

方案編号 8WF0A1 标簽： atmel、 MCU、 RFID讀卡器、類别：無線技(jì )術

方案設計圖

方案關鍵器件表

方案描述

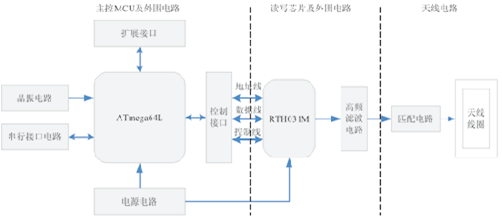

方案設計圖：

方案關鍵器件表：

類型	型号	廠商	說明
MCU	ATMEGA64L-8AU	Atmel	射頻應用

方案描述：

本系統由三大部分組成：一、主控MCU，主要提供對射頻讀寫芯片的控制操作。二、射頻讀寫芯片，負責接收主控MCU的控制信息并完成與RFID卡的通信操作。為了正常工作，射頻讀寫芯片須選用合适的并行接口與MCU連接。而為了發送、接收穩定的高頻信号，射頻讀寫芯片要通過高頻濾波電路與天線部分連接。三、天線部分，包括線圈及匹配電路。主控MCU主要由微控制器ATMEGA64L和電源電路、複位電路、晶振電路、JTAG接口、RS-232串口接口組成；同時增加了人機接口顯示電路，采用EDM12864液晶顯示控制器；射頻讀寫芯片采用TRH031M多協議讀卡器芯片。微控制器ATMEGA64L和TRH031M之間通過鎖存器SN74HC373N連接。
