基于AT89C52單片機的超低頻信号發生器設計

方案編号 8OF0A1 标簽： atmel、 MCU、信号發生器、類别：其他

方案設計圖

方案關鍵器件表

方案描述

方案設計圖：

方案關鍵器件表：

類型	型号	廠商	說明
MCU	AT89C52-24PC	Atmel	信号發生器應用

方案描述：

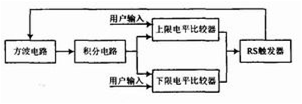

該信号發生器的三角波是用積分電路産生的，與傳統的三角波産生電路不同，該三角波的産生過程是一個閉環控制系統，如圖所示。方波發生電路是控制積分電路的積分方向。積分電路的輸出與用戶輸入的上下限電平送入比較器進行比較，将比較結果送入RS觸發器。當積分電路的輸出高于用戶輸入的上限電平(或者低于下限電平)時，RS觸發器控制方波發生電路使其輸出電壓反向，繼續将積分電路的輸出和用戶輸入的上下限電平送入比較器比較，周而複始，從而輸出所需信号的波形。
