基于單片機的單反相機解決方案

方案編号 5CF0AD 标簽：瑞薩、 R8A、單片機、單反相機、類别：消費電子

方案文檔下載

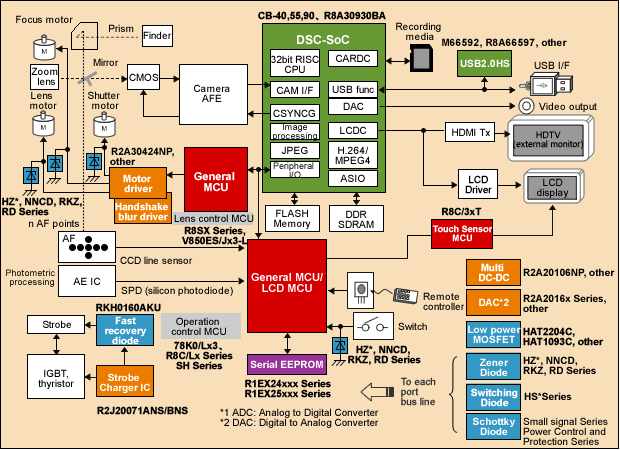

方案設計圖

方案關鍵器件表

方案描述

方案文檔下載：

AT29C010A-90TI.pdf

M66592.pdf

方案設計圖：

方案關鍵器件表：

類型	型号	廠商	說明
ASIC	R8A30930BA	Renesas	Image processing ASSP
FLASH	AT29C010A-90TI	Atmel	IC FLASH 1MBIT 90NS 32TSOP
Multi DC/DC converter	R2A20016NP	Renesas	Multi channel, 1 cell Li-ion battery usable
USB controller	M66592	Renesas	USB2.0 Hi-Speed
CPU	R8C/3xT	Renesas	Touch sensor controller

方案描述：

本方案主要采用Renesas R8A30930BA單片機來進行圖像處理，還包括以下幾個部分：78K0/Lx3系列和SH系列驚醒操作控制，R8C/Lx系列作為液晶顯示，标準R8SX和V850ES/Jx3-L MCU作為鏡頭控制，R8C/3x系列應用于觸控面闆控制器。數碼相機（又名：數字式相機英文全稱:Digital Camera　簡稱DC），是一種利用電子傳感器把光學影像轉換成電子數據的照相機。數碼相機與普通照相機在膠卷上靠溴化銀的化學變化來記錄圖像的原理不同，數字相機的傳感器是一種光感應式的電荷耦合-{zh-cn：器件；zh-tw：組件}-(CCD)或互補金屬氧化物半導體(CMOS)。在圖像傳輸到計算機以前，通常會先儲存在數碼存儲設備中（通常是使用閃存；軟磁盤與可重複擦寫光盤（CD-RW）已很少用于數字相機設備）。
