應用方案-汽車電子-基于32位元單片機的汽車電子圖形儀表方案

基于32位元單片機的汽車電子圖形儀表方案

方案編号 5AF0AD 标簽：瑞薩、 SH7264/62、單片機、汽車電子、圖形儀表、類别：汽車電子

方案文檔下載

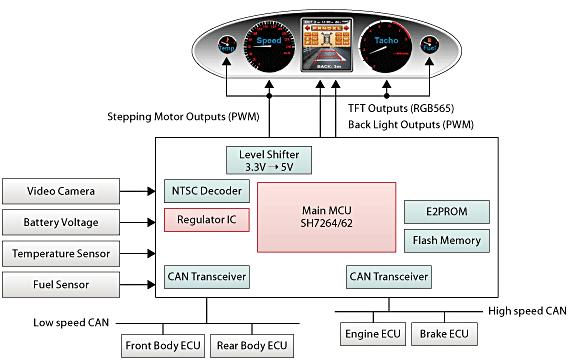

方案設計圖

方案關鍵器件表

方案描述

類型	型号	廠商	說明
E2PROM	AT28BV256-20SA	Atmel	IC EEPROM 256KBIT 200NS 28SOIC
Flash	AT49LV1025-70JC	Atmel	IC FLASH 1MBIT 70NS 44PLCC
主控MCU	R5S72640	Renesas	Graphic dashboard (Low)

類型

型号

廠商

說明

E2PROM

AT28BV256-20SA

Atmel

IC EEPROM 256KBIT 200NS 28SOIC

Flash

AT49LV1025-70JC

Atmel

IC FLASH 1MBIT 70NS 44PLCC

主控MCU

R5S72640

Renesas

Graphic dashboard (Low)

方案描述：

本圖形儀表方案采用了Renesas SH7264單片機，該圖形儀表盤系統不僅使用了彩色LCD面闆、測速儀和扭矩，還使用了讀數燃料數據及反饋其它信息給駕駛員，比如說：行進指示、導航信息等。汽車電子是車體汽車電子控制裝置和車載汽車電子控制裝置的總稱。車體汽車電子控制裝置，包括發動機控制系統、底盤控制系統和車身電子控制系統（車身電子ECU）。汽車電子最重要的作用是提高汽車的安全性、舒适性、經濟性和娛樂性。用傳感器、微處理器MPU、執行器、數十甚至上百個電子元器件及其零部件組成的電控系統。汽車電子化被認為是汽車技(jì )術發展進程中的一次革命，汽車電子化的程度被看作是衡量現代汽車水平的重要标志，是用來開發新車型，改進汽車性能最重要的技(jì )術措施。汽車制造商認為增加汽車電子設備的數量、促進汽車電子化是奪取未來汽車市場的重要的有效手段。
