Driver Bay

如何将計算機小型化、模塊化，這在以前台式機時代是難以想象的。關于模塊化的概念，無論硬件還是軟件，在未來，這可能都是一種趨勢。簡單的說，這種概念就是把相對成熟穩定的程序腳本或者元器件，組合成一個個的功能模塊，然後像拼積木一樣，把各種不同功能的模塊按照需求拼在一起，形成完整的軟硬件方案。這樣做，可以大大降低工程師設計産品的難度，提高生産效率，就算是出了故障，也方便排查問題所在。

消費類市場，模塊化的産品可能比較少見，但是在行業應用方面，比如COMe模塊已經擁有相對成熟的市場。intel緻力于模塊化，将來是不是能夠統一對PC模塊化進行定義，還需要經過時間與市場的考驗。

到2019年下半年，intel重磅推出了一款“主闆”産品，之所以給主闆兩字加引号，那是因為他更像是一張卡。基于Intel mobile-U處理器系列設計的産品擁有Intel全新定義的300PIN金手指接口，統一取名為“Intel NUC Element - U”；擁有标準PCIE x16金手指接口的高端台式系列産品，統一取名為“Intel NUC Element - H”。

目前Element分為低功耗的Element-U系列與高功耗高性能的Element-H系列，本文便來簡單介紹一下Element-H系列，Driver Bay平台的兩款計算卡。

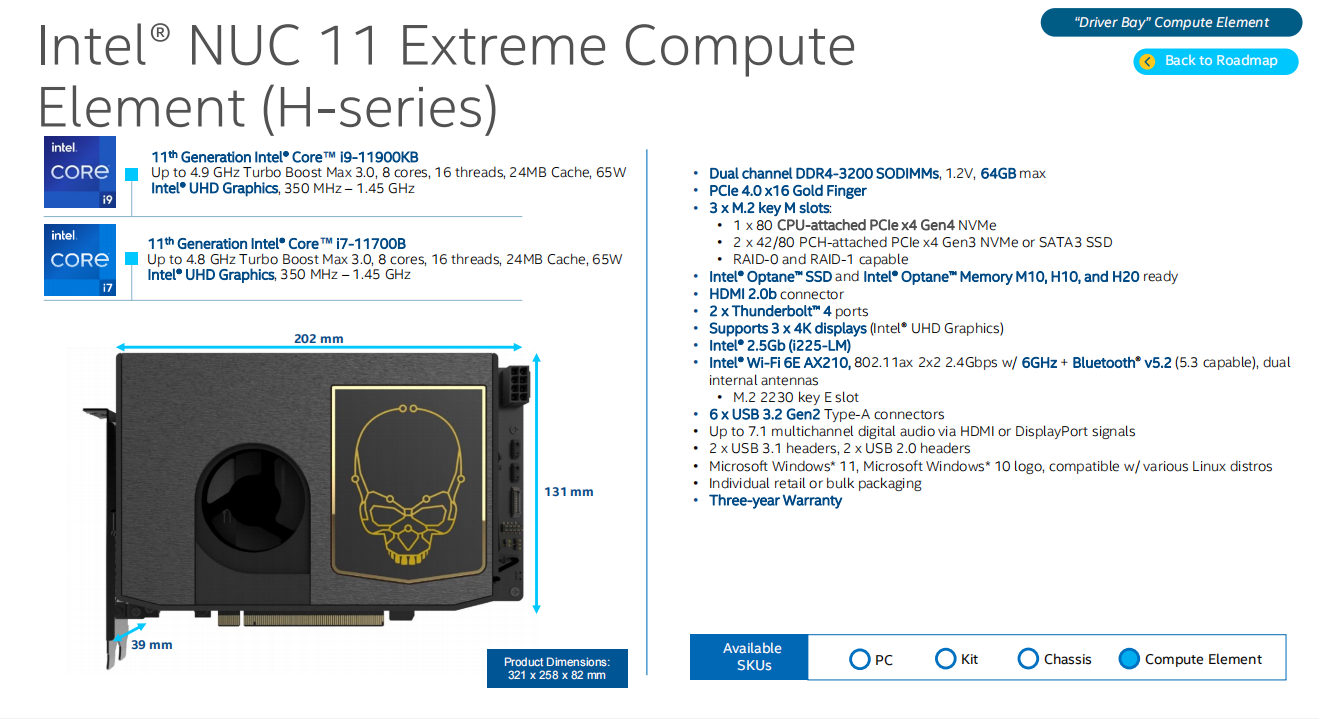

• 配置1：Core i9-11900KB，高達4.9GHz Turbo，8核16線程，65W TDP

• 配置2：Core i7-11700B，高達4.8GHz Turbo，8核16線程，65W TDP

外觀上，Intel Driver Bay采用長方形設計，尺寸（寬x深x高）約為 202x 131 x 39mm。

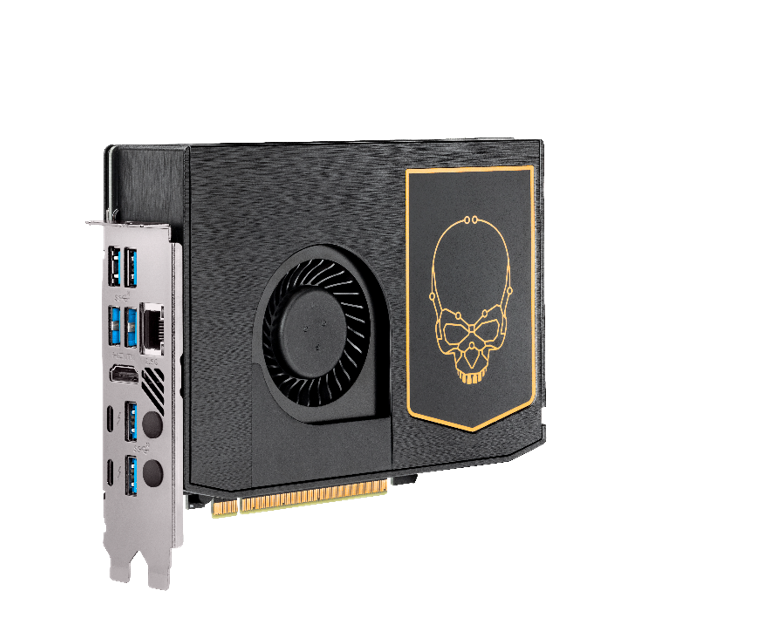

如下圖，正面面闆左側為散熱風扇，右側面闆為logo區，緊接着最右側為内部I/O接口區，從上至下為:電源連接口、USB3.1Gen2Type-C 白色（Type-E 20pin key B）、USB3.1Gen2Type-C 黑色（Type-E 20pin key A）、IO 通用串口（20pin）、風扇接口（4pin）、電源開關。

 I/O 通用串口（20pin）以及兩個USB3.1接口都可以擴展出來，豐富了I/O接口選項。

左側為外部I/O接口區，包括:6個USB3.2Gen2 Type-A接口，1個2.5Gb網口(i225-LM)，2個雷電 4 接口和1個HDMI2.0 接口。

模塊下方為PCIe 4.0×16的金手指，上方為散熱風口。支持2路m.2 42/80的 PCIex4 Gen3 NVMe或SATA 3 的SSD，1路m.2 80由 cpu直連的PCIex4 Gen4 NVMe的SSD，英特爾®Optane™SSD （M10、H10和H20均可），雙通道 DDR4-3200 SODIMMs，1.2V，最大容量為64G。

總體來看，Driver Bay兩款計算卡性能優異，尺寸小巧緊湊，接口資源豐富，散熱優良，擴展能力極佳，而且由于使用了PCIe金手指，計算卡對載闆的兼容性良好。同時集成了Bluetooth® v5.2，Intel® Wi-Fi 6E AX210模塊（2×2雙發雙收，2.4Gbps w/ 6GHz ）。下文對Intel® Wi-Fi 6E AX210模塊作以簡單介紹。

Typhoon Peak

Intel® Wi-Fi 6E AX210是Intel于2020年末尾發布的旗下首款Wi-Fi 6E無線網卡，“Typhoon Peak”系列。

什麽是Wi-Fi 6E呢？WiFi 6E（Wi-Fi 6E）是Wi-Fi 6的增強版本（E代表Extended），Wi-Fi 6E将Wi-Fi 6的功能擴展到6GHz頻段，提供更高的并發、更低的時延和更大的帶寬，其他Wi-Fi 6的特性Wi-Fi 6E依然支持。6GHz頻段是一個全球統一的連續頻譜塊，範圍從5925MHz擴展到7125MHz，共計1200MHz頻譜，意味着額外提供了提供7個160MHz信道，或14個80MHz信道，或29個40MHz信道或59個20MHz信道。包括巴西、智利、歐盟、日本、墨西哥、韓國、中國台灣、阿拉伯聯合酋長國、英國和美國在内的國家或地區的監管機構都在向其公民提供6GHz非授權頻譜。

Wi-Fi 6E的優勢包括以下幾點：

高并發：我們知道Wi-Fi 6E新增了6GHz的頻段，增加1200MHz頻譜資源。對比2.4GHz和5GHz，6GHz頻段的頻譜資源比前兩者相加還要多。新增的信道将緩解信道擁塞的問題，提升了并發率。

大帶寬：衆所周知，Wi-Fi 6定義了160MHz帶寬的信道用于提升速率。但是實際使用中，160MHz的信道，在現實中并不常用。當前的Wi-Fi使用的頻段主要是2.4GHz及5GHz，各個國家對2.4GHz與5GHz開放的頻段範圍有所不同，但都難以提供足夠的160MHz信道數。6GHz頻段則提供了更多160MHz信道，讓160MHz能夠實際使用成為可能，是解決高帶寬應用的絕佳方法。

低時延：由于傳統Wi-Fi設備僅支持2.4GHz和5GHz，不支持6GHz信道；而Wi-Fi 6E的設備通常同時支持2.4GHz、5GHz和6GHz 3個頻段。這也意味着6GHz頻段僅有Wi-Fi 6E的設備在運行，兩者分離可确保延遲敏感型應用程序的時延。

英特爾® Wi-Fi 6E (Gig+) 在托管網絡上的速度相較于 Wi-Fi 5 可提升至高達 6 倍，在家用和供消費者使用的網絡上速度是 Wi-Fi 5 的約 3 倍，延遲率至多可比 Wi-Fi 5 降低 75%。

所以6GHz頻段更适合需要更大帶寬、更低延遲的應用，例如統一通信、雲計算、AR/VR等應用。

不過6GHz也有自己劣勢，因為6GHz頻段的波長更短。短波适合高速傳輸，但是不适合長距離傳輸，而且衰減更大。

規格及配置

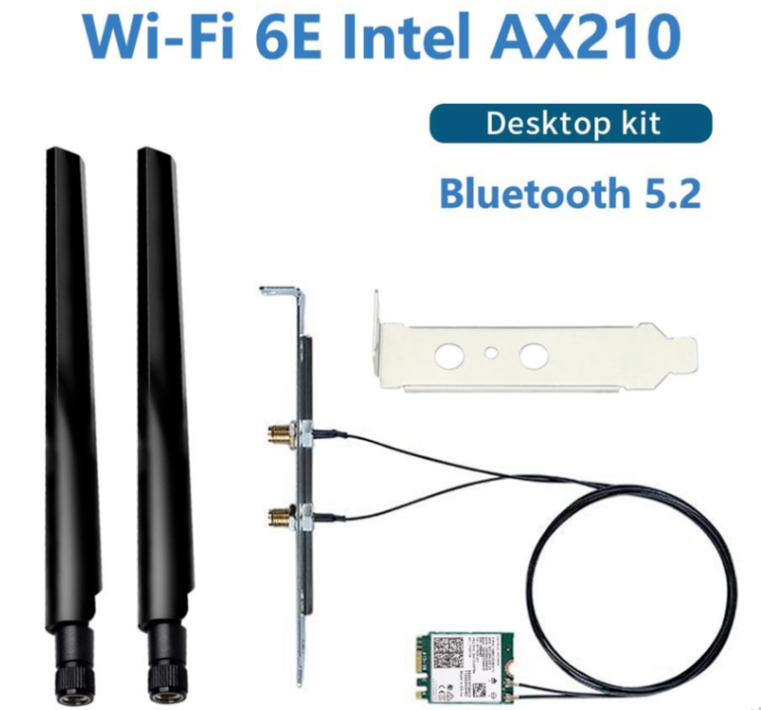

AX210采用M.2 2230或M.2 1216形态設計，除了支持Wi-Fi 6E，還支持藍牙5.3，2x2天線，無線速度最高3000Mbps。高級特性方面，首先就是Wi-Fi 6E獨有的6GHz頻段（包括2.4GHz，5GHz，6GHz），雖然穿牆不佳，但近距離傳輸速度更快。當然要想用上，外圍設備也得支持才行，否則就是傳統Wi-Fi 6的2.4GHz和5GHz。此外，還支持160MHz頻寬、WPA3加密等。

“Driver Bay”搭載“Typhoon Peak”無線模塊可謂強強聯手，Intel用它們展現了自己在硬件設計方面的深厚功力，也展現了通過模塊化對空間的完美利用，極大的滿足發燒友們對于卓越性能、高端電競的追求，也向市場展現了Intel産品的創新理念和進取态度。

健康的市場環境離不開産品與研發的不斷創新，相信Intel在未來還會給我們帶來新的驚喜！
